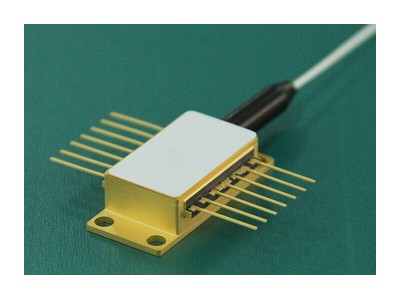

窄线宽半导体激光器-凯发娱乐

1.产品简介：
窄线宽半导体激光器采用外腔结构可以大幅度压窄激光的线宽，能够提供高稳定、低噪声、窄线宽的保偏激光输出。本系列产品可以提供覆盖dwdm波段的器件级和模块级产品。可按照需求提供定制波长（c波段和l波段内）。
2.主要特点：
线宽窄、可调谐高输出功率低相位噪声保偏输出
3.应用场景
相干光通信星间激光链路激光雷达光纤传感
4.光电特性

参数	符号	最小值	典型值	最大值	单位	备注
光谱线宽	δνl	1	3	——	khz	基于lorentz线宽模型
中心波长	λc	1530	1550.12	1565	nm	符合itu通道
输出光功率	p_o	——	10	20	mw	@cw
边模抑制比	smsr	55	75	——	db	p_o ，cw
波长可调谐范围		——	±30	±50	pm	波长连续无跳模调谐范围
相对强度噪声	rin	——	——	-150	db/hz	＞1khz
		——	——	-158		＞500khz
相位噪声	phn	——	10	15	μ rad/rt-hz@1m opd	@10hz
		——	15	20		@200hz
光隔离度	iso	30	——	——	db
偏振消光比	per	20	25	——	db	适用于保偏，沿慢轴对准
阈值电流	i_th	——	40	50	ma
偏置电流	i_bc	——	160	220	ma
正向电压	u_o	——	1.6	2.0	v
ld反向偏压	u_r	——	——	2	v
ld正向电流	i_b	——	——	250	ma
tec电压	u_tec	——	——	4.0	v
tec电流	i_tec	——	——	1.5	a
背光pd电流	i_pd	0.05	——	1.0	ma
输出方式	保偏光纤尾纤输出
尾纤类型	pm1550保偏光纤，带900μm套管
尾纤长度	1.0m±0.1m					可定制做成其他长度
接口类型	fc/apc(默认)					可定制做成其他连接头
工作温度	t_w	-20	——	55	℃
储存温度	t_s	-40	——	85	℃
esd敏感性	u_esd	——	——	500	v

5.管脚定义：

引出端排列见图2：面向管壳顶部，使光纤输出端指向左侧，从左下角按逆时针方向排列，引出端为1、2、3、4、5、6、7、8、9、10、11、12、13、14。

管脚	接点	管脚	接点
1	热敏电阻 r	8	接管壳 gnd
2	热敏电阻 r	9	接管壳 gnd
3	激光器负 ld-	10	nc
4	探测器正 pd	11	激光器正 ld
5	探测器负 pd-	12	激光器负 ld-
6	制冷器正 tec	13	激光器正 ld
7	制冷器负 tec-	14	nc

激光器s型管脚定义引出端排列图（示意图）

管脚	接点	管脚	接点
1	制冷器正 tec	8	nc
2	热敏电阻 r	9	nc
3	探测器正 pd	10	激光器正 ld
4	探测器负 pd-	11	激光器负 ld-
5	热敏电阻 r	12	nc
6	nc	13	接管壳 gnd
7	nc	14	制冷器负 tec-

激光器n型管脚定义引出端排列图（示意图）

6.订购信息：

产品名称	产品型号(3khz)	产品型号(5khz)	产品型号(10khz)	备注
窄线宽半导体激光器	a-nlld-xx03-a01	a-nlld-xx05-a01	a-nlld-xx10-a01	s型管脚定义
窄线宽半导体激光器	a-nlld-xx03-a02	a-nlld-xx05-a02	a-nlld-xx10-a02	n型管脚定义
备注：xx为itu通道
